低压仿真系统

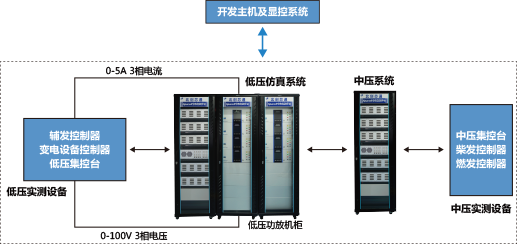

低压仿真系统包含实时仿真机柜和低压功放机柜,实时仿真机运行Simulink图形化建模构建的低压实时仿真模型,以对船舶电力系统中的低压系统的模拟。IO接口单元可实现电压±10V和4-20mA的电流互换,与低压实物控制器间闭环回路。低压功放机柜由8台实时仿真数字功率放大器组成,每台功率放大器可同时输出3路电压(最大4路)3路电流,机柜输出的电压、电流和集控台及辅发、变电控制器形成闭环的控制回路。
中压仿真系统
中压仿真系统包含实时仿真机和IO接口单元,实时仿真机运行Simulink图形化建模构建的中压实时仿真模型,以对船舶电力系统中的中压系统中的柴发,燃发,推进系统,变电系统的模拟。IO接口单元可实现电压±10V和4-20mA的电流互换,与中压实物控制器间形成闭环回路。
