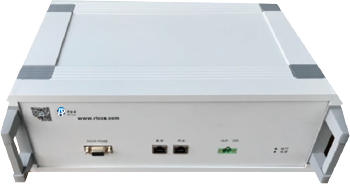

PQScope-IDU智能配电单元

产品介绍

智能配电单元，是安装在10KV及以上配电网的各种远方检测、控制单元的总称，主要包括馈线终端、站所终端、配电变压器终端等。主要是通过高速同步相量测量实现对配电网潮流的精确监测、线路潜在故障的在线检测和预防，支撑供电能力和负荷水平的态势感知，并为配电网的瞬时剖面状态估计、电能质量优化、谐波治理提供丰富的数据，有效提升配电网可观、可测和可控性。该系统使每个采样数据都有时标，可实现全电网数据的统一对时，使所有数据均有可比性，所有电网断面均有可复现性，而其数据也将更广泛应用于快速波动的新能源和客户负荷监测和预测，主动配电网的故障定位，配电网的参数校核和状态估计等方面。

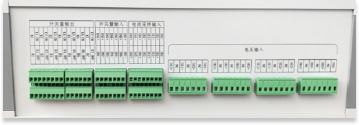

采集节点

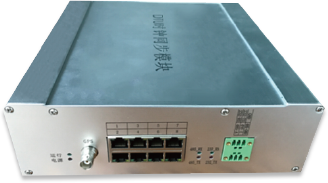

时钟节点

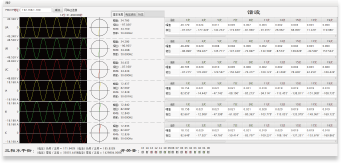

监控界面

设备参数

尺寸：120（H）*347（L）*240（W）mm
电压：至少6路电压采集范围：AC：0-690V
电流：至少6路电流采集范围：AC：0-450A
数字量：8路无源数字量输入和输出
接口：RS232/100M以太网

功能特性

支持二次开发API函数
支持多模同步守时方式
电压暂降和短时电压中断监测和存储功能
支持配电网安全合环控制
模块化结构，适用于不同的应用场合
分布式同步采集精度高，测量精度达0.5度
集成传统配电终端、同步相量采集装置、故障录波装置等的功能于一体

技术指标

相量测量：幅度误差0.2％，角度误差≤0.05度
频率测量：45－55Hz，误差不超过0.005Hz
动态记录：连续记录，14天容量，最快100Hz
自动守时：主钟失锁60分钟，误差增大不超过55μs
通信方式：基于IEEE C37.188g通信规约,支持IEC61850-9-2 /GOOSE协议
自动守时：主钟失锁60分钟，误差增大不超过55μs
电能品质监测：
- 基波A、B、C三相电流幅值、相位
- 基波AB、BC、CA线电压幅值、相位
- 2-35次A、B、C三相电流谐波幅值、相位
- 2-51次AB、BC、CA线电压谐波幅值、相位
- 电压骤升骤降测量、三相不平衡测量、频率波动测量、电压中断
通同步方式：支持GPS、北斗、IRIG-B、IEEE1588等多模同步授时，同步对
- 时误差不超过1μs，PPS秒脉冲对时精度<100nS
