PQScope-WLNP智能无线核相及带负荷极性校验仪
产品介绍
PQScope-WLNP变电站无线核相及带负荷极性校验仪,采用2.4G无线传输技术、GPS/北斗时钟同步技术,同步相量测量技术的测量仪器;主要应用于电力二次线路、变电站二次线路相位及相序的测量与校验;具有核相、测相序、带负荷校验、谐波分析、简单波形显示等功能。无线核相及带负荷极性校验仪进行核相计算时,两个节点同时采集数据,并通过无线方式传输测量节点,进行核相的计算,节点的选择可在软件中手动配置;进行带负荷校验计算时,只需要选择单个节点测量即可,设备功能的选择与配置可在软件中配置。

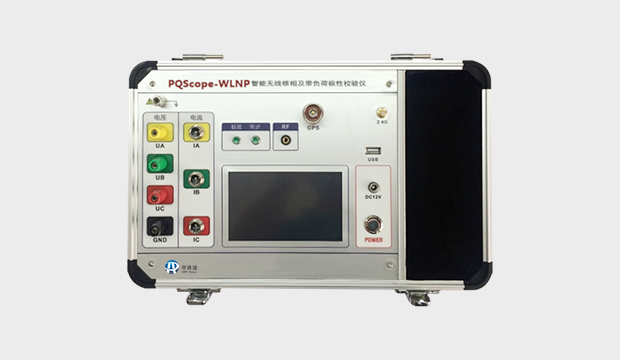

PQScope-WLNP智能无线核相及带负荷极性校验仪

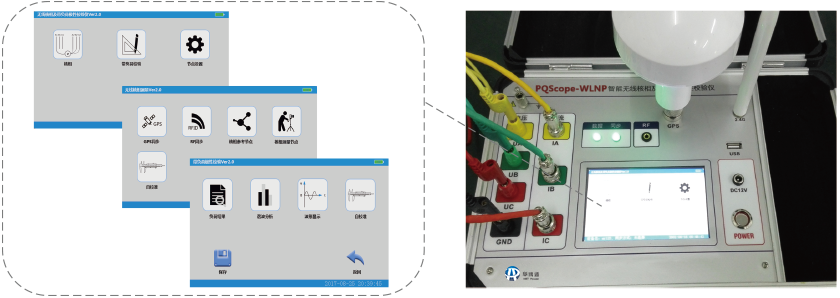

操作界面 PQScope-WLNP
测量原理 | 无线核相
  • 为参考点与测量点结合使用,用于变电站二次侧线路两端电压、幅值相位的测量,通过计算参考点电压A相与测量点电压A、B、C三相信号的相序以及相位差,判断线路有没有短接的情况;
  • 可在一个保护室内、或者两个保护室内使用。采用时钟同步技术,支持GPS同步方式同步,RF(内部)同步方式同步,进行信号的同步采集,在信号丢失时,采用内部守时电路守时;
  • 参考点主要负责采集电压A相的数据,通过无线2.4G的方式,把1秒钟电压A相的数据,传输到测量节点;
  • 核相测量节点自身采集电压A、B、C三相的数据,并接受参考点的采集信息,统一计算和显示。
测量原理 | 带负荷极性校验
  • 用于验证线路电压、电流的极性;
  • 用于变电站线路电压、电流幅值、相位、谐波的测量与计算,单独一台仪器进行测量;
  • 仪器通过实时采集测量线路,电压A相与电流A、B、C三相的数据,整秒中计算一个,线路的幅值、相角、谐波等数据并显示。
测量原理 | 技术指标
  • 三路电压、三路电流同步采集,采样率为10Kbps;
  • 采集电压范围:0~100V;
  • 采集电流范围:0~500mA;
  • GPS同步的方式,同步误差不超过1us;在GPS丢失时,采用自守时电路守时,在GPS丢失1个小时的情况下,同步误差不小于50us;
  • 提供RF内部同步方式,在无GPS信号的情况下,采用RF内部同步方式;
  • 相位计算:角度误差不小于1度;
  • 幅值计算:幅值误差不超过0.5%;
  • 谐波计算:计算3~9次奇次谐波幅值、谐波含量;
  • 支持截屏、存文件等操作,通过USB口获取文件数据;
  • 支持核相计算和带负荷校验两种计算操作;
  • 核心计算,主要计算参考点电压A相与测量点电压A、B、C三相的幅值、相位差,谐波含量、波形显示等;
  • 带负荷校验计算,主要计算测量点电压A相与电流A、B、C三相的幅值、相位差、谐波含量、波形显示等功能;
  • 参考点与测量点之间,采用2.4G无线通信,在空旷地带通信距离不小于200米;在采用中心主站桥接的情况下,通讯距离不小于500米;
  • 电压互感器内置于箱体中,电流互感器采用钳形探头;电压、电流测量线不小于3 m。
